Le remontage du train arrière de la 7C

Le moment est venu de procéder au remontage du train arrière qui avait été complètement démonté fin 2018

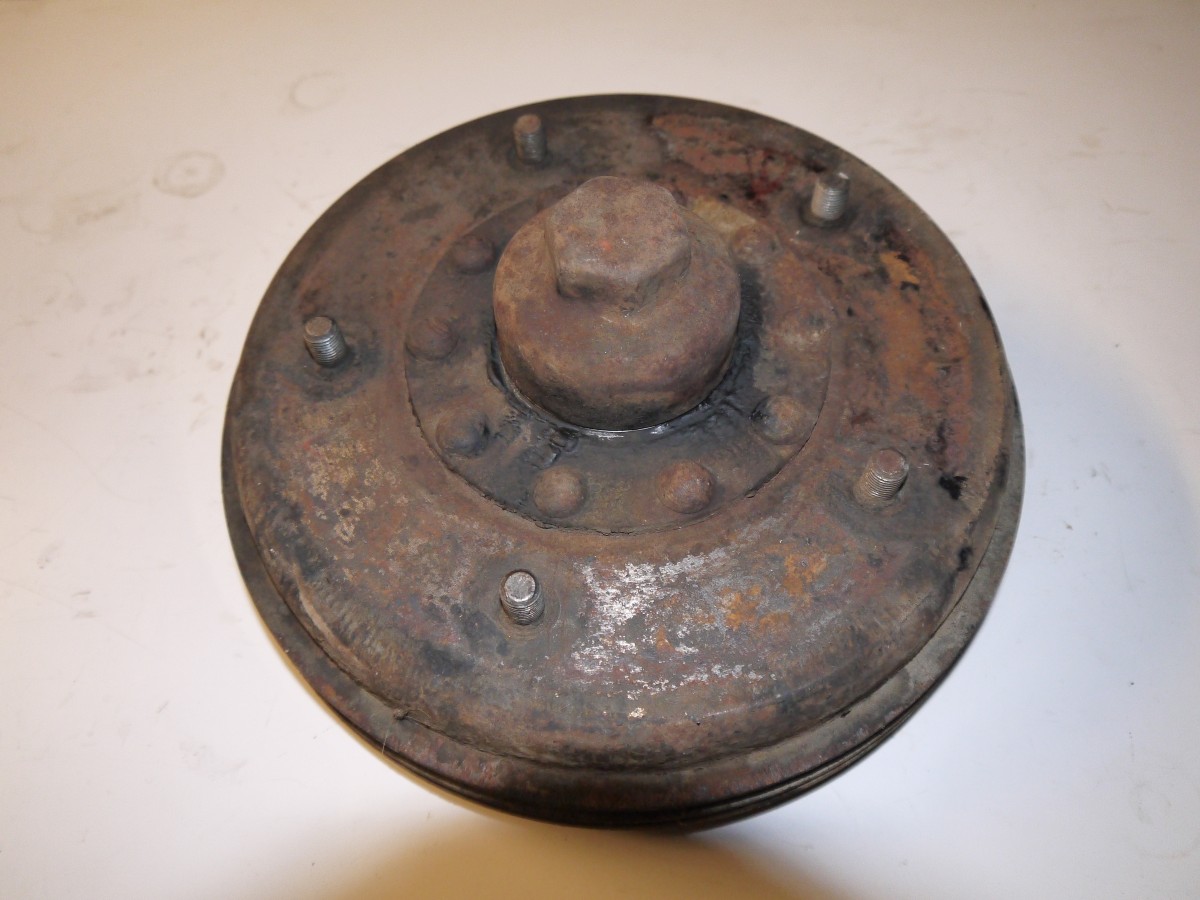

Dans un premier temps , nettoyage à la brosse sur meuleuse ou par sablage des différents éléments du train arrière : les tambours,

[ Image ] [ Image ]

la traverse tubulaire . Une petite anecdote à ce sujet : la pièce porte la référence 420927 alors que le catalogue des pièces détachées , dans toutes les éditions que je possède , décrit la pièce 420972 pour 7 et 11 L . Sur la 11 L de 38 , la traverse porte d'ailleurs la même référence 420927 . Petite erreur de retranscription des éditions Citroën !

[ Image ] [ Image ]

puis un peu de peinture

[ Image ]

La partie la plus ardue à mes yeux : le remontage des bras élastiques.

J'ai passé commande auprès d'un fournisseur bien connu d'outre-Quiévrain de silentblocs neufs .En comparant la refabrication avec l'original, une différence saute aux yeux : la bague intérieure est significativement plus longue pour la refabrication .

[ Image ]

Quelques mesures pour confirmer l'impression visuelle . Pour commencer le palier lui-même ,

[ Image ]

puis le silentbloc original,

[ Image ] [ Image ]

et enfin la refabrication .

[ Image ] [ Image ]

Pour en avoir le coeur net, je procède à un remontage à blanc . Au passage, un gros plan sur un levier de réglage, avec sa référence bien visible .

[ Image ]

Je commence d'abord avec les silentblocs d'origine . Les silentblocs ne sont pas encore insérés dans les paliers mais ici cela n'a pas d'importance . Les écrous sont serrés à fond . Tout reprend sa place et j'arrive sans problèmes à remettre la goupille en C .

[ Image ] [ Image ]

On passe ensuite aux refabrications

[ Image ]

Même si ici le centrage n'est pas parfait, l'écart entre la bague extérieure des silentblocs et l'écrou de blocage est conséquent.

[ Image ] [ Image ]

sous un autre angle, on voit mieux le problème .

[ Image ] [ Image ]

Les écrous sont vissés à peine sur les 2/3 de leur épaisseur . Ma première réaction a été d'incriminer , une fois de plus, ces fichues refabrications et leurs revendeurs incapables de fournir des pièces conformes . Mais dans ce cas précis, il n'en est rien : un coup d'oeil rapide au catalogue des pièces détachées m'a permis de constater qu'il y a eu plusieurs types de moyeu de bras de suspension . Jusqu'en juillet 37, ces bras avaient une longueur de 120 mm et qu'après cette date, ils faisaient 128 mm de long . Mon problème est donc que les silentblocs proposés par les fournisseurs habituels correspondent aux moyeux les plus courants, c'est à dire ceux d'après 37 , plus longs de 8mm .

[ Image ]

Pour sortir de l'impasse, la solution la plus simple pour moi, est de réduire au tour la longueur des bagues intérieures, pour les faire passer de 34,8 mm à 32,2 mm. La longueur théorique indiquée dans le catalogue des pièces détachées est de 34 mm ( modèle post 37) . Voilà c'est fait pour la première, les autres vont suivre

[ Image ] [ Image ]

Les silentblocs doivent être montés sur les paliers à l'aide d'une presse . Le dictionnaire des réparations prévoit l'utilisation d'un poussoir et d'un tas adaptés, référencé MR-3335

[ Image ]

Je n'ai jamais eu l'occasion de tomber sur cet outil en bourse d'échanges . Comme il est simple à réaliser, je me lance, comme toujours en partant d'éléments de récupération

[ Image ]

Quelques heures de "tournage" plus tard

[ Image ]

Les pièces sont prêtes . Les 3 pieds sur le tas permettent le positionnement correct du palier

[ Image ] [ Image ]

passage sous la presse

[ Image ]

C'est fait pour les 2 premiers paliers

[ Image ]

Sur le bras gauche, le support de cric était en partie détaché et plié . Pour le redresser j'ai fait sauter le rivet restant

[ Image ]

Dans mon stock ,j'ai retrouvé quelques rivets de 5 , qu'il suffit de mettre à la bonne longueur . Une bouterolle et un bloc de butée faits maison

[ Image ] [ Image ]

Test à blanc du dispositif

[ Image ]

Je me fais plaisir en faisant "comme dans le temps" un rivetage à chaud . Les rivets accrochés au bout d'un fil passent quelques minutes dans le foyer de la chaudière où ils sont chauffés au rouge

[ Image ] [ Image ]

Le résultat : dommage, j'ai en partie raté le premier . Il ne serrait pas assez à mon goût, je l'ai refrappé et aplati à froid .

[ Image ] [ Image ]

Ne reste plus qu'à souder la cuvette et le plot pyramidal de centrage

[ Image ]

Un peu de peinture et le bras est prêt pour le remontage

[ Image ]

Vue d'ensemble de toutes les pièces constituant le bras élastique avant le remontage .

[ Image ]

Il suffit de suivre la procédure donnée par le dictionnaire des réparations : engager sur le moyeu, le bras, les leviers et la bielle de réglage

[ Image ] [ Image ]

On centre approximativement sur le moyeu

[ Image ]

puis les rondelles de friction, la face chanfreinée orientée vers les cannelures du moyeu

[ Image ]

et ensuite les paliers : le support de palier taraudé est placé côté intérieur du bras

[ Image ]

Les paliers doivent être orientés et maintenus pendant le serrage pour que la portée fasse un angle de 104 ° avec l'axe du bras en utilisant les équerres MR-3336

[ Image ]

Il faut serrer les écrous à 25 m.kg minimum . Comme je ne dispose pas de clé dynamométrique adaptée à ces écrous à encoches, je serre au jugé, mais très fort !

[ Image ]

Après avoir déposé les équerres on peut placer l'axe de bielle et les segments d'arrêt

[ Image ] [ Image ]

Certains segments n'ont pas surmonté le démontage : ils sont remplacés par des E-clip

[ Image ]

Il ne reste plus qu'à percer le moyeu ...

[ Image ]

...pour introduire l'extrémité de la goupille en C

[ Image ] [ Image ]

On continue avec les tambours . Vérification du faux-rond des tambours : 0,06 à 0,07 mm pour celui de droite, c'est limite mais 0,40 mm pour celui de gauche . Pas d'autre choix que de rectifier, heureusement les tambours sont encore quasiment en cote d'origine . Comme il faut que je déplace la voiture vers un nouveau garage, je vais remonter provisoirement ces tambours sur le train arrière, la rectification interviendra plus tard .

[ Image ]

Les cuvettes des roulements de tambour sont cratérisés par la rouille ... De toute façon j'avais prévu de changer les roulements

[ Image ]

Pas facile d'extraire ces fichues cuvettes qui sont montées serrées dans les alésages . Le dictionnaire des réparations recommande d'utiliser une broche à arêtes vives, j'ai dû essayer tout un arsenal d'outils avant d'arriver à mes fins .

[ Image ] [ Image ]

Avant de remonter les cuvettes, une petite photo pour faire comme dans le catalogue des pièces détachées

[ Image ]

Montage des cuvettes à la presse.

[ Image ] [ Image ]

L'habillage des plateaux de freins est une étape dans la révision du train arrière décrite dans le dictionnaire des réparations , c'est pour cette raison que je l'évoque ici . J'ai eu la chance de retrouver des garnitures NOS que je vais monter à l'arrière

[ Image ]

C'est l'occasion de ressortir la bouterolle et l'enclume qui avait servi pour la 11 .

[ Image ]

Les mâchoires sont prêtes à être montées .

[ Image ]

Un petit éclaté des différentes pièces . Les câbles de frein ne seront pas montés car je remets le train arrière en place dans le seul but de déplacer la voiture .

[ Image ]

Le plateau gauche est terminé .

[ Image ]

Une petite parenthèse sur la fixation du ressort de rappel des mâchoires. Sur la 11 ( photo de gauche), les extrémités du ressort prennent appui dans une encoche, alors que pour la 7 ( à droite) on trouve des ergots qui ne facilitent pas la mise en place et le retrait du ressort

[ Image ] [ Image ]

L'arrière du plateau droit .

[ Image ]

Il ne reste plus qu'à les monter sur l'essieu.

[ Image ]

Avant de réassembler la traverse arrière avec l'essieu , je remets le support du flexible de frein , que j'avais oublié, sur le palier .

[ Image ]

Le dictionnaire des réparations prescrit de vérifier le pincement et le carrossage à partir de l'essieu nu . Il faut à cet effet, non seulement l'appareil de contrôle 2052-T, que j'aurais pu à la limite fabriquer moi-même, mais il faut surtout disposer d'un tour de 1,8 m d'entrepointes . Comme je n'ai aucune opportunité pour accéder à ce genre de machines, j'abandonne l'idée de procéder à cette vérification . Pour la forme, j'ai vérifié à la règle , l'essieu est quasiment rectiligne , mais c'est tout sauf probant !

Dans un premier temps, il faut engager les barres de torsion dans les paliers élastiques. Contrairement à ce que j'avais fait au moment du démontage, j'ai bien fait 2 traits de peinture blanche à gauche et un seul à droite

[ Image ]

Puis , on engage les bras latéraux sur l'essieu : au démontage , j'avais fait des répères avec la dremel pour retrouver le bon positionnement au remontage ,

[ Image ] [ Image ]

ensuite, on monte les bras sur la traverse tubulaire et on visse solidement .

[ Image ] [ Image ]

Avant d'engager les barres de torsion, il faut orienter la bras latéral comme le décrit le dictionnaire des réparations . C'est un travail qu'il est préférable de réaliser à deux, mais on peut aussi le mener à bien tout seul grâce au système D .

[ Image ] [ Image ] [ Image ]

Avec un serre-joint , on amène le bras latéral dans la bonne position .

[ Image ] [ Image ]

On fait la même manoeuvre à droite.

[ Image ]

Après avoir graissé les cannelures , on peut engager les barres de torsion

[ Image ] [ Image ]

Il ne reste plus qu'à mettre en place les plaquettes d'arrêt des barres .

[ Image ] [ Image ]

On monte ensuite le tube de tirant .

[ Image ] [ Image ]

Coté traverse tubulaire, les écrous ne sont pas serrés à bloc : ils le seront un peu plus tard, au moment de régler le désaxage de l'essieu

[ Image ] [ Image ]

On peut maintenant remonter les flasques de frein . Les écrous sont serrés à 2 m.kg

[ Image ]

Comme je sais que je devrais démonter les tambours pour les faire rectifier, je remonte avec un minimum de graisse

[ Image ]

sans oublier le joint spi

[ Image ]

Une fois les tambours remontés, on peut règler le désaxage de l'essieu comme illustré dans le dictionnaire des réparations

[ Image ]

En l'absence de cotes fournies par le constructeur, j'ai fabriqué le calibre 2051-T , en prenant les références sur le train arrière de la 11 .

[ Image ]

Quelques heures pour le fabriquer, quelques minutes à l'utiliser pour règler l'essieu, question rentabilité ce n'est pas terrible .

[ Image ] [ Image ]

Avant de remonter le train arrière sur la voiture, je profite de l'accès facile pour remettre en place quelques éléments du circuit de freinage . Les revendeurs habituels proposent des ensembles complets de tuyauterie de freinage .

[ Image ] [ Image ]

L'ancienne conduite en place . A droite l'original à côté de la refabrication .

[ Image ] [ Image ]

Les ressorts de protection des conduites ne sont pas proposés à la vente . Grâce à l'initiative de Nicolas, alias Lanav72 du forum GMT, j'ai pu participer à un achat groupé ,chez un fabricant de ressort, d'une refabrication très semblable à l'original . Merci à lui .

[ Image ]

Il faut enrouler le ressort sur la conduite, ça prend un certain temps !

[ Image ]

La nouvelle conduite est en place

[ Image ]

Au moment de poser le flexible arrière, il y a comme un problème . J'ai pour habitude de procéder à l'achat des pièces à remplacer bien avant de les monter . J'avais commandé il y a quelques mois , sans réfléchir et surtout sans vérifier" sur pièces" les 4 flexibles de freins . Chez ce fournisseur, établi en Belgique, il n'y avait d'ailleurs qu'une seule référence de flexible arrière pour 7, 11 et 15 CV .

[ Image ]

Le problème vient de la position du support de tube de frein . Sur la 11 il est intégré au support de cric ( référence 421189 ) comme on peut le voir sur la photo de gauche . Sur la 7 , le support de tube de frein est indépendant du support de cric ( référence 420854) et distant de ce celui-ci d'environ 5 cm

[ Image ] [ Image ]

Chez un fournisseur bien connu de la Drôme, on trouve un flexible arrière ,pour les premières 7 , de 215 mm contre 155 mm pour le flexible ultérieur .

[ Image ]

Le nouveau flexible en place , le problème est résolu .

[ Image ]

On peut passer à la dernière phase : la mise en place du train arrière sur la coque . On prépare les éléments de fixation

[ Image ]

Comme souvent, je suis seul à la manoeuvre : pour amener sans trop d'efforts le train arrière sous la voiture, le chariot de mécanicien est mis à contribution .

[ Image ]

L'arrière de la coque est posé sur des cales .

[ Image ]

Le train arrière bis qui a porté la coque pendant 8 ans : à force de passer et repasser sur un sol cahoteux, les pneus ont fini par déjanter ! .

[ Image ]

A l'aide de deux crics et de cales, le train arrière retrouve son emplacement d'origine . Ca passe tout juste .

[ Image ]

On n'oublie evidemment pas les amortisseurs .

[ Image ]

Pour déplacer la voiture, comme j'ai démonté les pneus hors d'usage des jantes stop d'origine, je pose deux roues de récupération . Elles feront l'affaire pour le parcours prévu de quelques centaines de m . Je n'avais pas pensé à récupérer les écrous adaptés aux jantes BM et me vois donc dans l'obligation d'utiliser les écrous en laiton des jantes stop . Des rondelles fendues de la bonne dimension, intercalées sous les écrous, permettent cependant d'assurer un serrage correct en vue de ce court périple à venir .

[ Image ]
